Temperatura

Termômetros analógicos

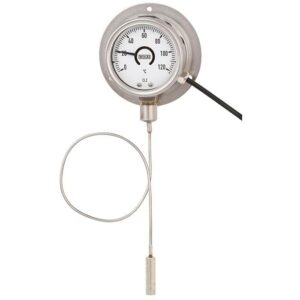

Termômetro de expansão com sinal de saída elétrica

Versão em aço inoxidável, com/sem capilar remoto

Modelo TGT70

Aplicações

Instrumentos de uso geral para meios gasosos, líquidos e altamente viscosos
Aplicações de refrigeração e ar condicionado
Fabricante de máquinas e equipamentos
Engenharia de energia, energias renováveis
Serviços de construção

Características especiais

Caixa e haste em aço inoxidável
Tamanho nominal 63 [2 ½”], 100 [4″]
Faixa de escala -40… +250 °C [-40 … +482 °F]
Display analógico de fácil leitura
Sinal de saída elétrico, por ex. 4 … 20 mA

Especificações

Em qualquer ponto onde a temperatura do processo deva ser exibida localmente e haja a necessidade de transmitir simultaneamente o sinal para um controlador central ou sala de controle remoto, o modelo TGT70 intelliTHERM^® pode ser usado. Através da combinação de um sistema de medição mecânico e processamento eletrônico preciso de sinais, a temperatura do processo pode ser lida com segurança, mesmo em caso de perda de energia.

O sistema de tubo Bourdon integrado gera um movimento rotacional do ponteiro que é proporcional à temperatura. Um codificador de ângulo eletrônico (sem contato e, portanto, completamente livre de desgaste e atrito) determina a posição do ponteiro do instrumento. A partir disso, é produzido o sinal elétrico de saída, proporcional à temperatura. A base do intelliTHERM^® vem de variantes de instrumentos derivadas do modelo 70 termômetros de expansão (ver folha de dados TM 81.01).
