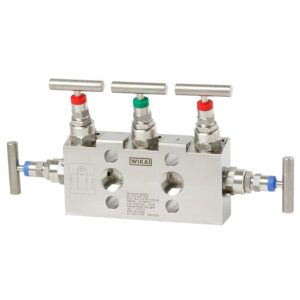

Válvula manifold

3 e 5 válvulas manifold para instrumentos de medição de pressão diferencial

Modelos IV3, IV5

Aplicações

Válvulas de fechamento, compensação de pressão, purga e ventilação para instrumentos de medição de pressão diferencial
Adequado para meios gasosos ou líquidos corrosivos que não sejam altamente viscosos ou cristalizantes, e também em ambientes agressivos
Indústria de processos: Petróleo e gás, petroquímica, indústrias químicas, geração de energia, água e águas residuais

Características especiais

Design de baixo desgaste devido à ponta do fuso não rotativa no castelo
Baixo torque e operação suave da alavanca da válvula, mesmo em alta pressão
Segurança aprimorada devido ao design do capô à prova de explosão
Combinação de válvulas e instrumentos específica do cliente (hook-up) mediante solicitação
Distâncias centrais padronizadas de 37 mm e 54 mm, adequadas para manômetros diferenciais WIKA e transmissores de processo comumente usados

Especificações

3-válvula manifold, modelos IV30 e IV31
A 3 válvula manifold consiste em duas válvulas de corte e uma válvula de compensação de pressão. As válvulas de corte separam o processo do instrumento de medição de pressão diferencial. A válvula de compensação de pressão permite a compensação entre o lado ⊕ e o lado ⊖ para evitar sobrepressão unilateral durante o comissionamento e operação.

5-válvula manifold, modelos IV50 e IV51
Comparado com a 3 válvula manifold, a 5 válvulas manifold está equipado com duas válvulas de ventilação adicionais. Uma válvula de ventilação por lado de pressão permite aos operadores a ventilação direcionada de um ou ambos os lados de pressão do arranjo de medição.

Através da ponta do fuso não rotativa, o desgaste dos elementos de vedação é reduzido. Isto resulta, especialmente com aberturas e fechos frequentes, num aumento notável na vida útil da válvula manifold.

Através do design à prova de explosão da válvula, a segurança de trabalho é melhorada, especialmente em aplicações com carga de alta pressão.

Como opção, a WIKA oferece a montagem profissional de válvulas e instrumentos de medição de pressão e também outros acessórios em uma solução pronta para instalação, também conhecida como hook-up. Para garantir o desempenho de todo o sistema, é realizado um teste de vazamento adicional na conexão.
