Modelo MFT
Pressão

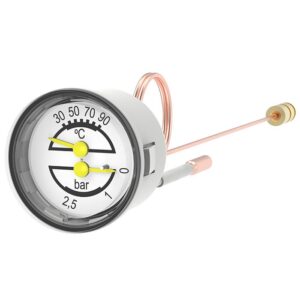

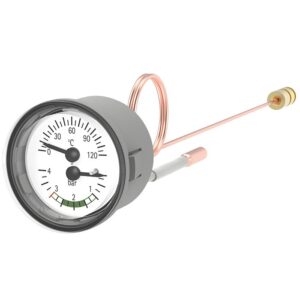

Termomanômetro
Para medição de pressão e temperatura
Aplicações
- Instalações de aquecimento
- Caldeira combinada com água quente e aquecimento
Características especiais
- Indicação combinada de pressão e temperatura
- Com capilares
- Faixa de medição 0 … 4 bar, 0 … 120 °C
- Confiável e econômico
Especificações
Tamanho nominal em mm
40, 42, 52
Faixas de trabalho
- Pressão:
Estável: 3/4 x valor da escala completa
Curto tempo: valor da escala completa - Temperatura:
Valor de escala completa
Elementos de medição
Tubo Bourdon, Cu-alloy
Conexão
Cu-alloy, montagem traseira (BM)
- Pressão:
Rosca macho G 1/4 B (rotativa) com capilar - Temperatura:
Capilar, com sensor D6, revestido de plástico
Caso
Plástico, preto, com flange frontal e encaixe lateral para montagem em painel
Movimento (indicação de pressão)
Cu-alloy
Discar
Letras de plástico, brancas e pretas
Ponteiro
Plástico, preto
Janela
Plástico, cristalino
As seguintes opções estão disponíveis para o termomanômetro:
- Outras faixas de escala
- Comprimentos capilares (pressão, temperatura), máx. 5 metros
- Capilar (pressão) coberto com plástico
- Outras dimensões do sensor de temperatura
- Outras conexões de pressão
- Escalas especiais
