Modelos 100.0x, 100.1x
Pressão
Termomanômetro
Para medição de pressão e temperatura
Aplicações
- Sistemas de aquecimento
- Caldeiras combinadas com água quente e aquecimento
Características especiais
- Indicação combinada de pressão e temperatura
- Modelo 100.01: Na pressão superior, na temperatura inferior, a escala de temperatura inclinada para baixo

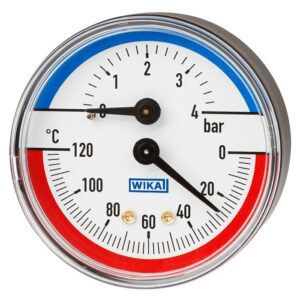

- Modelo 100.02: Na pressão superior, na temperatura inferior

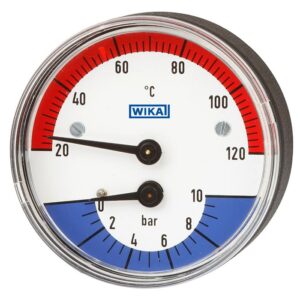

- Modelos 100.10 e 100.12: Na temperatura superior, na pressão inferior
- A escala varia de 0 a 16 bar, 0 a 150 °C
Especificações
O termomanômetro com sistema bimetálico é montado diretamente no ponto de medição através de uma haste. A válvula permite desparafusar o instrumento de medição sem ter que esvaziar primeiro o sistema de aquecimento. Devido à combinação de um manômetro e um termômetro bimetálico, o instrumento pode ser usado de forma flexível em uma ampla variedade de aplicações.
Tamanho nominal em mm
63, 80
Classe de precisão
- Pressão: 2.5 (EN 837-1)
- Temperatura: ±2.5 °C
Intervalos de escala
- Pressão: 0…1 a 0…16 bar
- Temperatura: 0 … 100 a 0 … 150 °C
Faixas de trabalho
-
- Pressão: Estável: 3/4 x valor da escala completa
- Flutuante: 2/3 x valor da escala completa
- Curto tempo: valor da escala completa
- Temperatura: Valor completo da escala
- Pressão: Estável: 3/4 x valor da escala completa
Elementos de medição
-
- Pressão: tubo Bourdon, liga de cobre
- Temperatura: bobina bimetálica, liga de cobre
