Suportes de montagem de instrumentos

Modelo 910.16

Aplicações

Para montagem de manômetro e outros instrumentos indicadores

Características especiais

Para versões conforme DIN 16 281, o suporte de montagem do instrumento é projetado como um grampo de duas peças. Com o grampo dividido das outras versões, instrumentos com linhas fixas conectados, por ex. selos diafragma com capilares, também podem ser facilmente montados no suporte, alimentando-os lateralmente e fixando-os.
Versão DIN 16 281, forma H, para montagem na parede Fundição em alumínio, com revestimento em pó, preto, aço inoxidável 1.4571, soldado, decapado, acabamento em stock
Versão DIN 16 281, forma A, para montagem em parede, tubo ou suporte Ferro fundido maleável, galvanizado a quente, com revestimento em pó, preto
Versão de montagem em tubo para encaixe em tubos de tamanho DN 20 a DN 80 (¾ a

Especificações

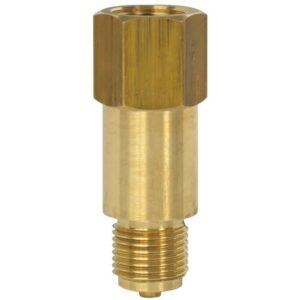

Adaptador
Conexão ao processo G ½ B / G ½ e ½ NPT conforme EN 837-1 em latão, aço ou aço inoxidável 1.4571

Suporte de montagem de instrumento de encaixe direto
O suporte do instrumento tem um diâmetro de 30 mm para segurar o manômetro diretamente em torno de sua haste quadrada de 22 mm. Nenhum adaptador adicional é necessário.

Suporte para montagem na parede
Aço com acabamento em pintura prateada
Suporte para montagem em tubo para caber em tubos de tamanho DN 20 a DN 80 (¾ a 3 pol.)
Aço com acabamento em pintura prateada
