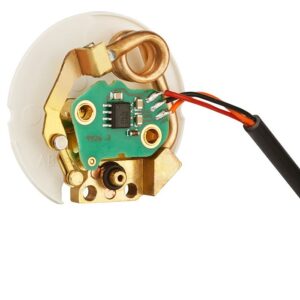

Sistema de medição de pressão OEM com sinal de saída

Versão modular para conexão traseira

Modelo PMT01

Aplicações

Para gases secos e meios líquidos quando estes meios não são altamente viscosos e são compatíveis com ligas de cobre
Pneumática
Gases industriais
Engenharia médica
Água potável

Características especiais

Solução integrada compacta e com alto custo-benefício
Faixas de medição de 0 … 400 bar ou 0 … 5.000 psi
Sinal de tensão, por exemplo: DC 0,5 … 4,5 V
Dimensão nominal: 40 mm [1 ½”], 50 mm [2″] ou 63 mm [2 ½”]
Classe de exatidão 2,5

Especificações

Princípio de medição
O modelo PMT01 é um manômetro com tubo Bourdon com sensores integrados. O instrumento oferece a exibição analógica usual, que permite a leitura da pressão do processo no local e, além disso, um sinal de saída (ex. DC 0,5 … 4,5 V).

O sistema de medição com tubo Bourdon gera uma rotação do ponteiro proporcional à pressão. Um codificador de ângulo eletrônico, comprovado em aplicações automotivas críticas para a segurança, determina a posição do eixo do ponteiro – é um sensor sem contato e, portanto, completamente livre de desgaste e atrito. Isso fornece um sinal proporcional à pressão para processamento posterior.

Conceito de integração
O PMT01 é o sistema de medição de pressão ideal para uma integração sem problemas em uma ampla variedade de aplicações.

Isso é possível através da simples montagem e vedação do sistema já pré-ajustado. Devido à vedação utilizando O-ring, o sistema de medição de pressão é intercambiável de modo eficiente e com um ótimo custo benefício.

Liberdade de design para soluções dos clientes
Sem quaisquer componentes de invólucro, o sistema de medição de pressão OEM PMT01 oferece uma solução de integração simples e compacta. Tanto o design plano quanto a capacidade de posicionamento livre do modelo PMT01 abrem uma infinidade de possibilidades de integração com o projeto de um sistema de medição de pressão com sinal de saída.

Versões individuais do cliente
Baseado em muitos anos de experiência em fabricação e desenvolvimento, a WIKA fica feliz em poder oferecer suporte na construção e produção de soluções customizadas.
