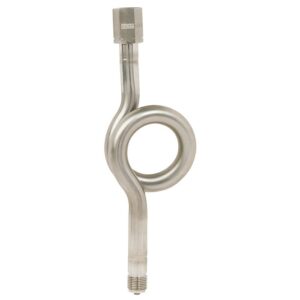

Sifões e tubos de conexão

Para instrumentos de medição de pressão

Modelo 910.15

Aplicações

Elemento de resfriamento para proteção contra aquecimento excessivo de líquidos, gases e vapores
Proteção contra picos de pressão e pulsações
Conexão direta ao processo de instrumentos de medição de pressão ou em combinação com outros acessórios de instrumentação (por exemplo, válvulas)

Características especiais

Versão compacta adequada para aplicações de vibração
Combinação de válvulas e instrumentos de medição específica do cliente (conexão) mediante solicitação
Temperaturas permitidas até 550°C [1.022°F]
Pressões nominais até 420 bar [6.091 psi]

Especificações

As geometrias do sifões de acordo com DIN 16282 são divididos em formato U e formato trompete. Estes versões de sifão estão disponíveis com conexão roscada (formulários A e C) ou conexão soldada (formulários B e D) para o lado do processo.

Além da padronização sifões, estão disponíveis conexões para roscas NPT seguindo DIN 16282 e variantes de padrão industrial. Dentro do sifão, o condensado é coletado, o que evita a entrada de meios quentes no instrumento de medição de pressão. Recomenda-se encher o sifão com um líquido separador de resfriamento antes de comissionar a linha de pressão.

Os sifões em forma de U destinam-se à tomada de pressão horizontal; forma de trombeta sifões destinam-se à tomada de pressão vertical. A forma compacta com comprimento otimizado minimiza a influência de vibrações e protege o instrumento de medição de pressão contra picos de pressão e pulsações.

Para aplicações que não necessitam de sifão, a WIKA oferece tubos de conexão em formato reto ou angular (cotovelo de tubo 90°).
