Modelos 970.10, 970.11, 970.12
Pressão

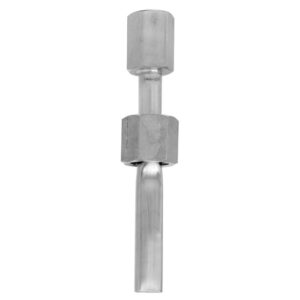

Selos de sonda de diafragma
Rosca macho ou porca de corrida macho ou porca de união fêmea
Aplicações
- Para meios fluidos e heterogêneos
- Adequado para altas pressões de até 600 bar
Características especiais
- Tamanho compacto
- Sensor de cápsula oval com suporte interno para estabilização
- Imerso diretamente no meio
Especificações
Conexão de processo
Aço inoxidável 1.4571
Modelo 970.10: Rosca macho G ½ B
Modelo 970.11: Porca macho G ½ B
Modelo 970.12: Porca de união fêmea G ½
Classificação de pressão
PN 600
Faixas de pressão
0…10 a 0…600 bar
Sensor de cápsula
Aço inoxidável 1.4571, soldado com corpo
Dimensão: 75 x 13 x 6 mm
Conexão do instrumento
Aço inoxidável 1.4571, G ½ fêmea conforme EN 837-1
Opções
Conexão de processo
- Modelo 970.10: G ¾ B, M20 x 1,5 macho
- Modelo 970.11: G ¾ B, M20 x 1,5 macho
- Modelo 970.12: G ¾, G 1 fêmea
Sensor de cápsula
- Dimensão: 100 x 18 x 7 mm
(requer conexão de processo mínima de ¾ pol.)
Conexão do instrumento
- Capilar (soldado com corpo) e adaptador de manômetro G ½ fêmea para encaixe em suporte de montagem em superfície completo em aço inoxidável
- Torre de resfriamento (para manômetro montado diretamente quando temperatura do fluido > 100°C)
