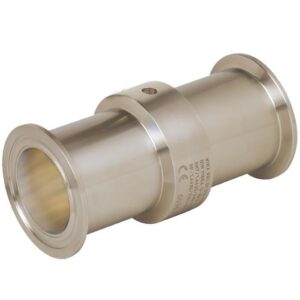

Selo diafragma para montagem em linha com conexão asséptica

Para aplicações sanitárias, conexão asséptica conforme DIN 11864

Modelo 981.51

Aplicações

Sistemas de vapor ultrapuros
Gases, ar comprimido, vapor; meios líquidos, pastosos, cristalizantes, fluidos e puros
Indústria farmacêutica, indústria de biotecnologia, produção de princípios ativos
Plantas assépticas ou produção de materiais básicos assépticos na indústria química

Características especiais

Instalação direta e sem espaços mortos em tubulações
Fácil de abrir, com drenagem automática em todas as posições de montagem
Limpeza rápida, sem resíduo
Adequado para COP, SIP e CIP
Versão autoclavável

Especificações

Selos diafragma são usados para a proteção dos instrumentos de medição de pressão em aplicações com meios difíceis. Em sistemas de selo diafragma, o diafragma do selo diafragma efetua a separação do instrumento e do meio.

A pressão é transmitida ao instrumento de medição através do fluido de preenchimento o qual está no interior do sistema de selo diafragma.

Para a implementação das diversas demandas de aplicação dos consumidores, existe uma ampla variedade de modelos, materiais e líquidos de preenchimento do sistema disponíveis.

Devido à sua conexão higiênica ao processo, os selos diafragma modelo 981.51 são ideais para uso na produção de alimentos, aplicações farmacêuticas e biotecnológicas. Os sistemas de selos diafragma resistem às temperaturas de limpeza à vapor do processo SIP e assim garantem uma conexão asséptica entre o meio a ser medido e o selo diafragma.

A montagem do selo diafragma nos instrumentos de medição pode ser feita através de uma conexão direta, para altas temperaturas através de um elemento de resfriamento ou através de um capilar flexível.

A disponibilidade de selos diafragma para padrões comuns de tubulação e dimensões nominais simplifica a integração nas seções transversais de tubulação já existentes.
