Pressão

Selos Diafragma

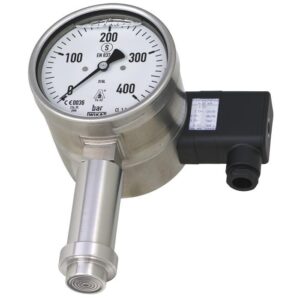

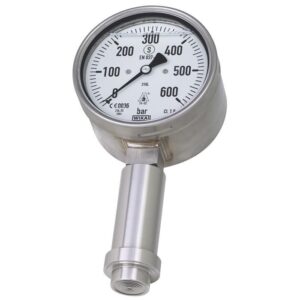

Selo diafragma com conexão estéril

Para máquinas homogeneizadoras

Modelo 990.30

Aplicações

Máquinas homogeneizadoras para leite, bebidas, cosméticos e preparações farmacêuticas
Máquinas para produção de emulsões

Características especiais

Conexão ao processo com diafragma totalmente soldado, com ou sem flange de retenção
Para pressões dinâmicas mais altas ≤ 2.500 bar
Fluidos de enchimento do sistema em conformidade com FDA e USP
Design robusto e totalmente soldado

Especificações

Selos diafragma são usados para a proteção dos instrumentos de medição de pressão em aplicações com meios difíceis. Em sistemas de selo diafragma, o diafragma do selo diafragma efetua a separação do instrumento e do meio. A pressão é transmitida ao instrumento de medição através do fluido de preenchimento o qual está no interior do sistema de selo diafragma. Para a implementação de aplicações exigentes dos clientes, há uma ampla variedade de designs, materiais e fluidos de enchimento de sistemas disponíveis.

O selo diafragma modelo 990.30 é um desenvolvimento especial para máquinas homogeneizadoras em aplicações sanitárias. Este selo diafragma está disponível com conexões de processo em vários modelos e, portanto, é adequado para todos os pontos de medição comuns. Os sistemas de selo diafragma garantem medições confiáveis, mesmo com cargas elevadas devido a vibrações e picos de pressão. A montagem do selo diafragma no instrumento de medição pode ser feita através de uma conexão direta ou de um capilar flexível.

Para a seleção de materiais a WIKA oferece uma variedade de soluções, nas quais o corpo superior do selo diafragma e as partes molhadas podem ser feitos de materiais idênticos ou diferentes.
