Pressão

Manômetros

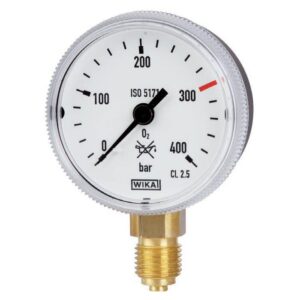

Manômetro com tubo Bourdon, liga de cobre

Para soldagem, corte e processos afins

Modelos 111.11, 111.31

Aplicações

Para equipamentos e aparelhos para soldagem a gás, corte e processos autógenos aliados
Indicação de pressão e nível para gases industriais como oxigênio ou acetileno
Para montagem em redutores de pressão ou válvulas

Características especiais

Versão conforme ISO 5171 ou para acetileno conforme ISO 7291
Características de segurança
Modelo 111.11: Com dispositivo de sopro na parte traseira da caixa
Modelo 111.31: Com parede defletora sólida (Solidfront)
Tamanho nominal (NS) da caixa
Modelo 111.11: NS 40, 50 e 63
Modelo 111.31: NS 50
A escala varia de 0 a 400 bar ou 0 a 6.000 psi

Especificações

Os manômetros modelos 111.11 e 111.31 foram projetados especificamente para equipamentos de soldagem a gás e atendem a todos os requisitos da norma ISO 5171.

Os instrumentos são baseados no comprovado sistema de medição com tubo Bourdon. Na pressurização, a deformação do tubo Bourdon, proporcional à pressão incidente, é transmitida ao movimento através de um link e indicada.

O design modular do manômetro permite uma infinidade de combinações de materiais de carcaça, conexões de processo, tamanhos nominais e faixas de escala.

Devido a esta alta variação, os instrumentos são adequados para muitas aplicações no setor de engenharia de soldagem. É possível individualizar os instrumentos por meio de impressões de mostradores, como logotipos de empresas.

A versão de segurança dos manômetros modelo 111.31 possui uma parede defletora sólida e também atende aos maiores requisitos de segurança em relação à proteção pessoal.
