Modelos 232.34, 233.34
Pressão

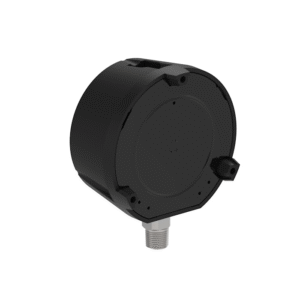

Manômetro com tubo Bourdon, aço inoxidável
XSEL® manômetro de processo, NS 4 ½” e 6″
Aplicações
- Para aplicações com cargas de pressão e vibrações altamente dinâmicas
- Adequado para meios gasosos ou líquidos corrosivos que não sejam altamente viscosos ou cristalizantes, e também em ambientes agressivos
- Indústria de processos: Construção de plantas, indústria química, indústria petroquímica, usinas de energia, mineração, tecnologia on-/offshore e ambiental
- Fabricação de máquinas e instalações industriais em geral
Características especiais
- Excelente estabilidade de ciclo de carga e excelente resistência à choques
- Versão de segurança com parede defletora sólida projetada em conformidade com os requisitos e condições de teste da ASME B 40.100
- Caixa com preenchimento de líquido (modelo 233.34) para aplicações com pressões pulsantes e vibrações
- A escala varia de 0 … 10 a 0 … 30.000 psi [0 … 0,6 a 0 … 2.000 bar]
Especificações
Este manômetro com tubo Bourdon de alta qualidade foi projetado especialmente para a indústria de processos.
O uso de materiais de alta qualidade e o design robusto são voltados para aplicações nas indústrias química e de engenharia de processos.
Faixas de escala de 0 … 10 a 0 … 30.000 psi [0 … 0,6 a 0 … 2.000 bar] garantem as faixas de medição necessárias para uma ampla variedade de aplicações.
A WIKA fabrica e qualifica o manômetro de acordo com a norma ASME B40.100. Como função de segurança, este instrumento possui uma parede defletora sólida com parte traseira removível.
Em caso de falha, o operador está protegido na parte da frente, pois o meio ou os componentes só podem ser ejetados através da parte traseira da caixa.
O POCAN® reforçado com fibra de vidro o case oferece a estabilidade necessária para medições reproduzíveis, mesmo sob condições ambientais agressivas.
No modelo 233.34, o enchimento da caixa em combinação com um restritor aparafusado permite a utilização em aplicações com cargas de pressão e vibrações altamente dinâmicas.
