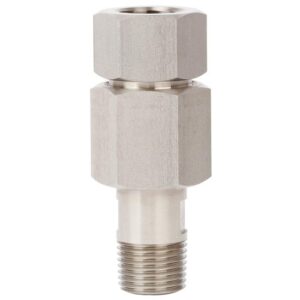

Adaptador de manômetro

Para instrumentos de medição de pressão

Modelo 910.14

Aplicações

Para a montagem de instrumentos de medição de pressão, torneiras manométricas, válvulas de corte, sifões manométricas, amortecedores e outros componentes acessórios.

Características especiais

Esta conexão giratória em 360° permite a orientação simples
dos instrumentos de medição de pressão. O instrumento de
medição pode ser rotacionado em 360°.
Também ao usar uma rosca NPT, o instrumento de medição
de pressão pode ser rotacionado para a posição em que a
pressão pode ser lida claramente no mostrador

Especificações

Tipos de adaptador de manômetro

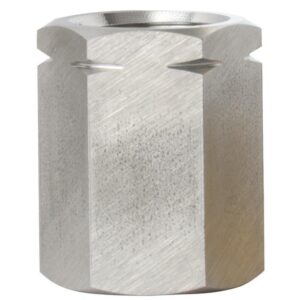

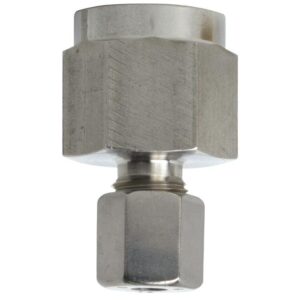

Adaptadores de manômetro macho-fêmea são usados onde o tamanho da rosca macho é diferente da rosca fêmea nas peças a serem conectadas. Adaptadores de manômetro fêmea-fêmea são usados onde ambos os componentes a serem conectados possuem roscas macho. Adaptadores de manômetro macho-macho são usados onde ambos os componentes a serem conectados possuem roscas fêmeas.

Bicos autovedantes (SS) são usados para adaptar uma conexão roscada de tamanho menor a uma maior (por exemplo, G ¼ a G ½) Devido ao seu design, os niples são autovedantes (ou seja, o cone transformado no niple pressiona o furo da conexão do canal de pressão do instrumento de medição de pressão. Para proteger contra a libertação inadvertida das duas partes roscadas, estas são fixadas com um adesivo especial.

Junção LH-RH conforme DIN 16283 possuem rosca direita de um lado e rosca esquerda do outro, o que permite que o componente seja vedado e orientado em qualquer direção necessária.

Porcas de união com bico conforme DIN 16284, permitem a montagem sem a necessidade de alterar a orientação das peças a serem conectadas entre si.

Conexão de compressão sem solda com ponteira são usados para conectar instrumentos de medição de pressão ou acessórios com tubulações de cobre, aço e aço inoxidável. Montagem particularmente útil, sem solda ou pontos de solda. Uma arruela de vedação está incluída na entrega.
