Nível

A chave de nível optoeletrônica modelo OLS é utilizada para detecção de níveis limites em líquidos. Isto é amplamente independente de características físicas, como índice de refração, cor, densidade, constante dielétrica e condutividade. A medição também é feita em pequenos volumes.

As chaves consistem em um LED infravermelho e um fototransistor. A luz do LED é direcionada para um prisma. Enquanto o ponta do sensor do prisma está na fase gasosa, a luz é refletida dentro do prisma até o receptor. Quando o líquido no recipiente sobe e molha aproximadamente 2/3 da ponta de vidro, o infravermelho o feixe de luz no líquido é interrompido e apenas uma pequena porção chega ao receptor. Essa diferença é avaliada pelo eletrônica e aciona uma operação de comutação.

Os instrumentos são muito robustos e projetados para condições operacionais adversas.

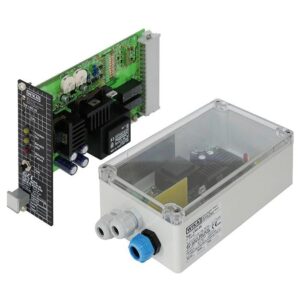

O cabo para o amplificador chaveado não necessita de blindagem, permitindo um cabeamento fácil e econômico. O amplificador chaveador modelo OSA-S é operado com um circuito de sinal intrinsecamente seguro. Para a versão com placa plug-in de 19″, todos os elementos de operação, exceto o interruptor para mudança de direção do alarme e os potenciômetros para o atraso de tempo, podem ser acessados ​​pela frente. Se incorporada em uma caixa adicional, uma tampa transparente permite visualizar os estados de comutação.
