Modelo GD-20
Bem-vindos ao showroom virtual
Soluções de Gás

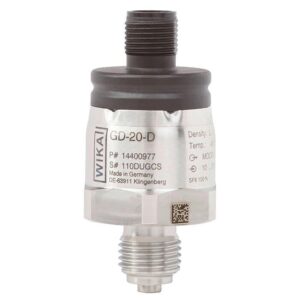

Sensor de densidade de gás



Aplicações
- Monitoramento permanente dos parâmetros relevantes das condições do gás em tanques fechados
- Para interno e externo SF6-equipamentos isolados
- Medição de densidade de gases alternativos em equipamentos elétricos ou em laboratório
Características especiais
- Tecnologia de sensores de alta precisão
- Digital Modbus® RTU ou sinal de saída analógico de 4 … 20 mA
- Proteção de entrada IP67, opcionalmente com caixa de campo IP6k9k
- Muito boa estabilidade a longo prazo e características EMC
- Design compacto
Especificações
Monitoramento permanente
Para evitar falhas no sistema em quadros e interrupções na rede, o monitoramento permanente da densidade do gás é essencial.
O modelo GD-20 calcula a densidade atual do gás a partir da pressão e temperatura usando uma equação virial complexa no poderoso microprocessador do sensor de densidade do gás. As alterações de pressão resultantes de efeitos térmicos serão compensadas por isso e não afetarão o valor de saída.
Modbus® fieldbus
A interface RS-485 se comunica usando o Modbus® RTU protocolo. Os parâmetros de saída do instrumento e suas unidades podem ser configurados e lidos de acordo com os requisitos. O modelo GD-20 pode ser configurado livremente na fábrica para qualquer mistura de gás definida consistindo de SF6, N2, CF4, O2, CO2, 3M™ Novec™ 4710, He e Ar.
O cálculo baseia-se no método de pressão parcial dos componentes individuais do gás.
Estabilidade do sinal
Devido à sua alta estabilidade a longo prazo, o sensor não necessita de manutenção e não requer recalibração. Devido à costura de solda hermeticamente selada e ao design da célula de medição sem elementos de vedação, a vedação permanente da célula de medição é garantida.
O sensor de densidade de gás também está disponível com sinal de saída analógico (4 … 20 mA) para saída da pressão compensada (p a 20 °C [68 °F]).
